Dispositivo che rileva le variazioni di umidità del fogliare
Art. 92018
Il sensore di bagnatura fogliare rileva la presenza di umidità sulla superficie della folglia. Il corpo sensore è composto da una superficie di tipo elettricoresistiva.
Esso consiste in una griglia di rilevamento ed un circuito di eccitazione a bassa tensione.
La misura viene effettuata mediante la trasduzione del livello di conduttività della griglia in livello di umidità (da 0 a 15). La griglia di rilevamento è costituita da un circuito stampato su un substrato di vetro epossidico; i circuiti di
eccitazione e rilevamento sono incapsulati all’interno di un blocco di resina epossidica nera.

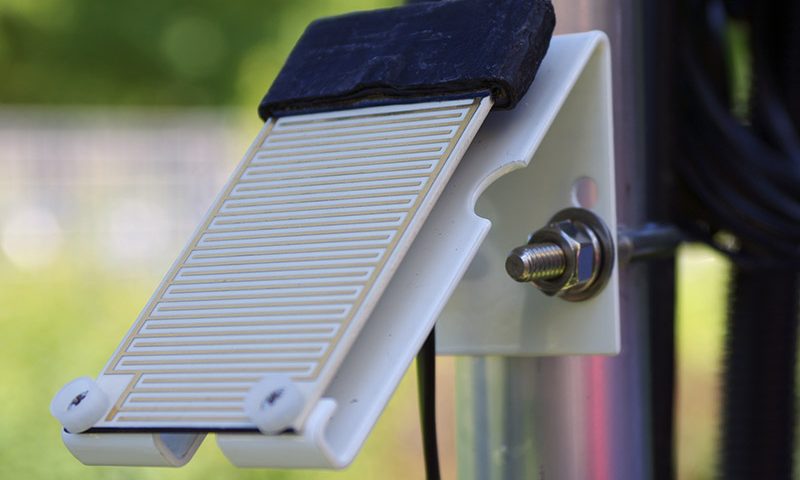

Il sensore è collocato su una staffa di montaggio con angolo di inclinazione di 45 ° per simulare la posizione tipica di una foglia e permettere il deflusso di umidità in eccesso; essa può essere montata su un alberino verticale, tubo o palo.
DOCUMENTAZIONE
| Tipo di sensore | Foglia artificiale (resistenza elettrica) |
| Eccitazione | Bipolare (3V nominali) incorporata |
| Costante di tempo | 2 secondi |
| Lunghezza del cavo | 40’ (12 m) |
| Lunghezza massima consigliata | 200’ (61 m) usando 4-conduttori 26 aWG nota: Cavi di lunghezza superiore alla lunghezza massima consigliata possono causare errore nella misurazione. |
| Tipo di cavo | 4 fili, 26 AWG |
| Connettore | Connettore modulare (RJ-11) |
| MATERIALE | |
| Substrato | Vetro rinforzato, laminato ceramico pieno |
| Griglia | Rame, nichel e oro |
| Staffa di fissaggio | In alluminio verniciato a polvere bianca |
| DIMENSIONI (Lunghezza x Larghezza x Altezza) | |
| Sensore bagnatura fogliare | 4.00” x 2.25” x 2.25” (102 mm x 58 millimetri x 58 mm) |
| Area del sensore | 4.4 in 2 (28 cm2) |
| Peso | 13 oz. (0,4 kg) |
| USCITA SENSORE | |
| Risoluzione | 1 |
| Range | Da 0 a 15 |
| Asciutto/Umido | A seconda dell’applicazione |
| Soglia Precisione | ±0.5 |
| Intervallo di aggiornamento | da 62.5 a 75 secondi |
| INPUT OUTPUT | |
| Tensione e corrente | 100 mA (tipico) @ 3 Vcc |
| Produzione | Da 2,5 a 3 VDC |
| CONNESSIONI | |
| Giallo | 3 VDC |
| Rosso | Massa |
| Verde | Uscita |
| Codice Prodotto | 92018 |
